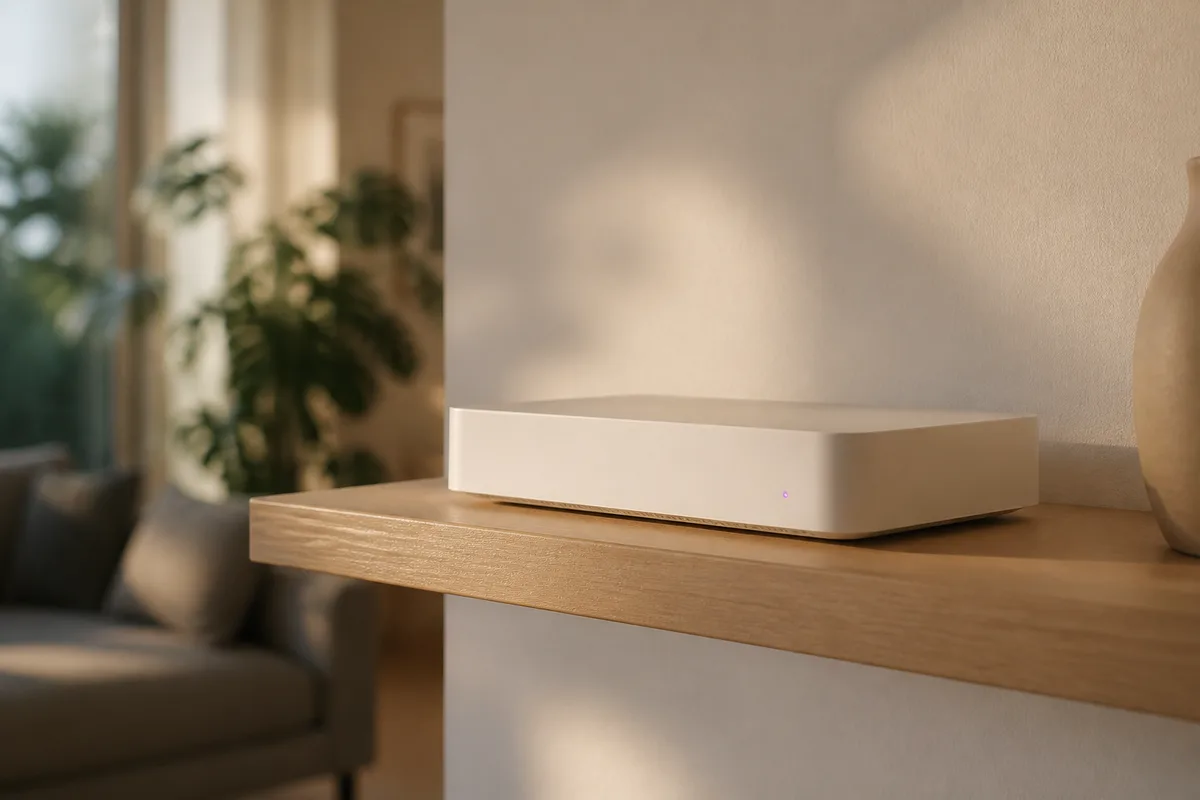

Couverture wifi maison : diagnostiquer avant d'équiper
Couverture wifi maison : relever le signal pièce par pièce, comprendre les bandes 2,4 GHz, 5 GHz et 6 GHz, …
8 min de lecture
Tableau, norme, alarme, fibre et précâblage

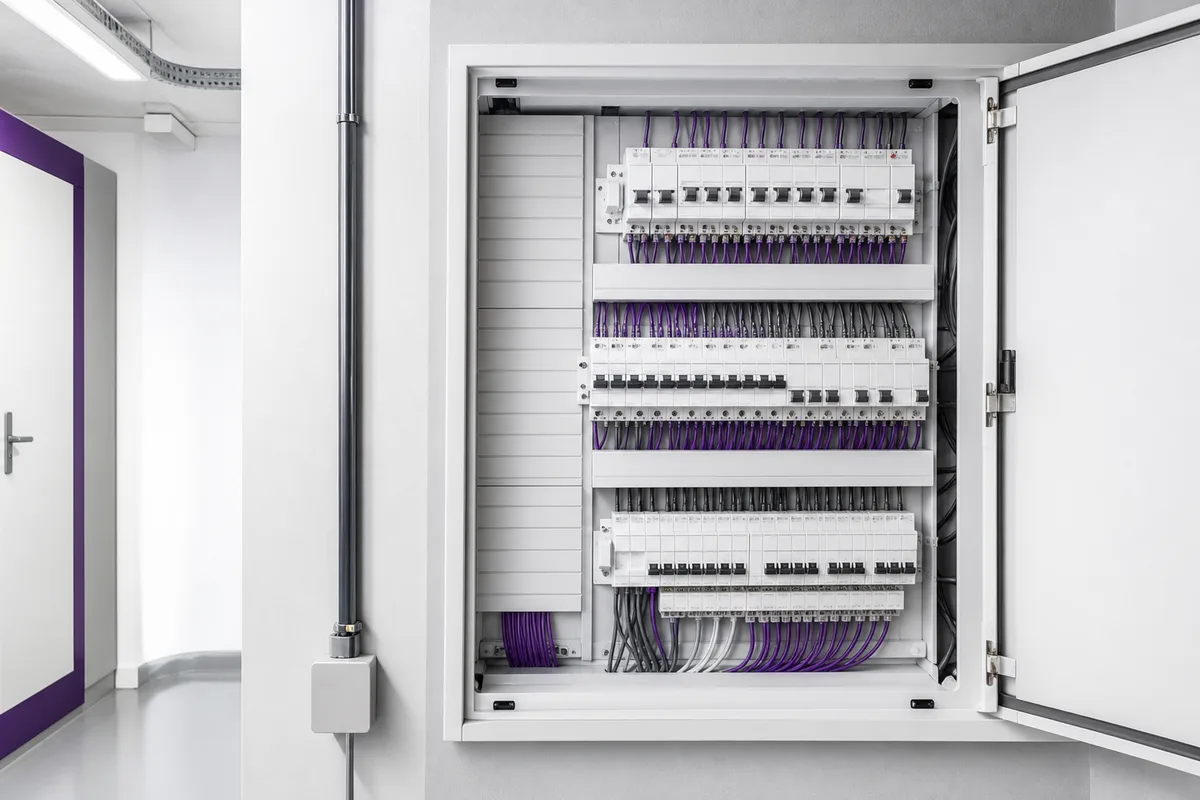

L'électricité d'un logement se décide avant le premier coup de burin
L'ordre des travaux, le nombre de circuits et l'emplacement du tableau se figent au moment du repérage, pas au moment du câblage. Ce média décompose ce qui se joue à cet instant : ce que le cadre normatif impose réellement, comment se répartit une installation en circuits distincts, et quels choix de précâblage vieillissent bien une fois les cloisons refermées.
Voir l'ordre des travaux
- 01 Éclairage
- 02 Prises de courant
- 03 Cuisine et gros appareils
- 04 Salle d'eau
- 05 Chauffage et eau chaude
- 06 Communication et réseaux
Quatre chantiers, quatre logiques différentes
Une installation neuve ne se raisonne pas comme la reprise d'un appartement occupé, et un système d'alarme ne se dimensionne pas comme un réseau domestique. Chaque rubrique traite une famille de décisions.

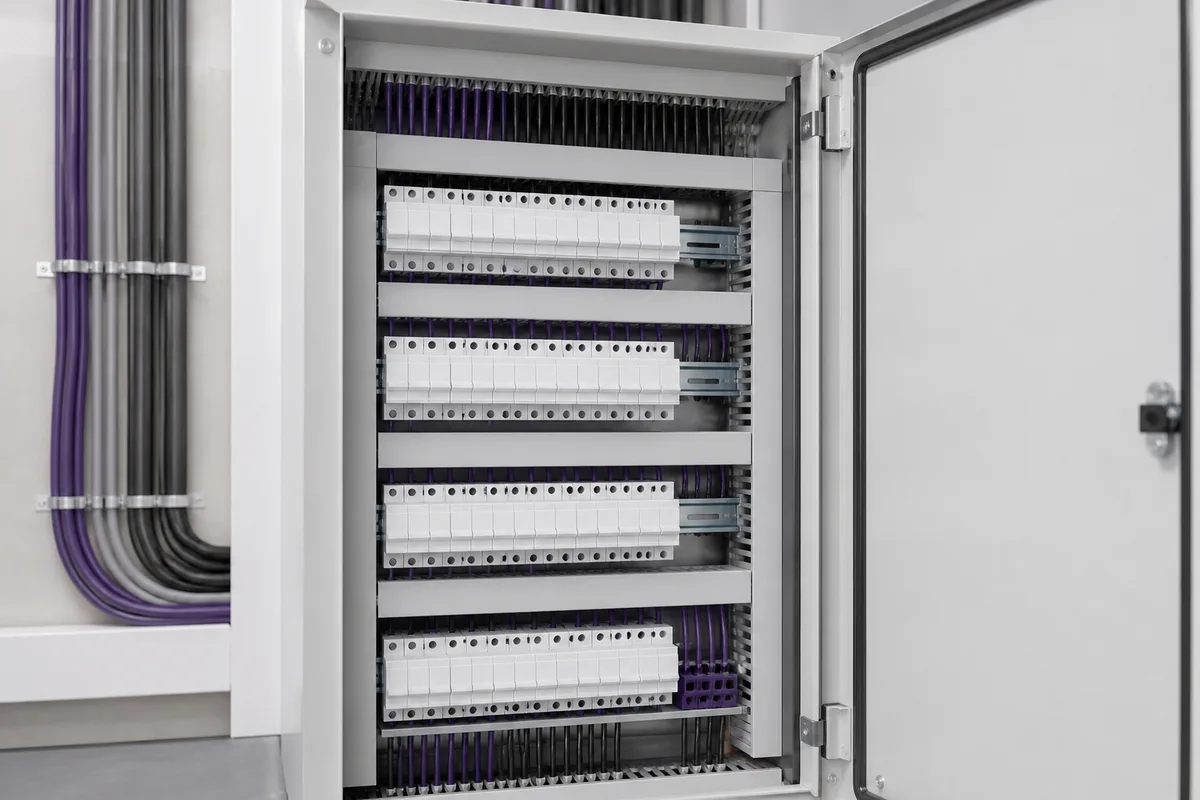

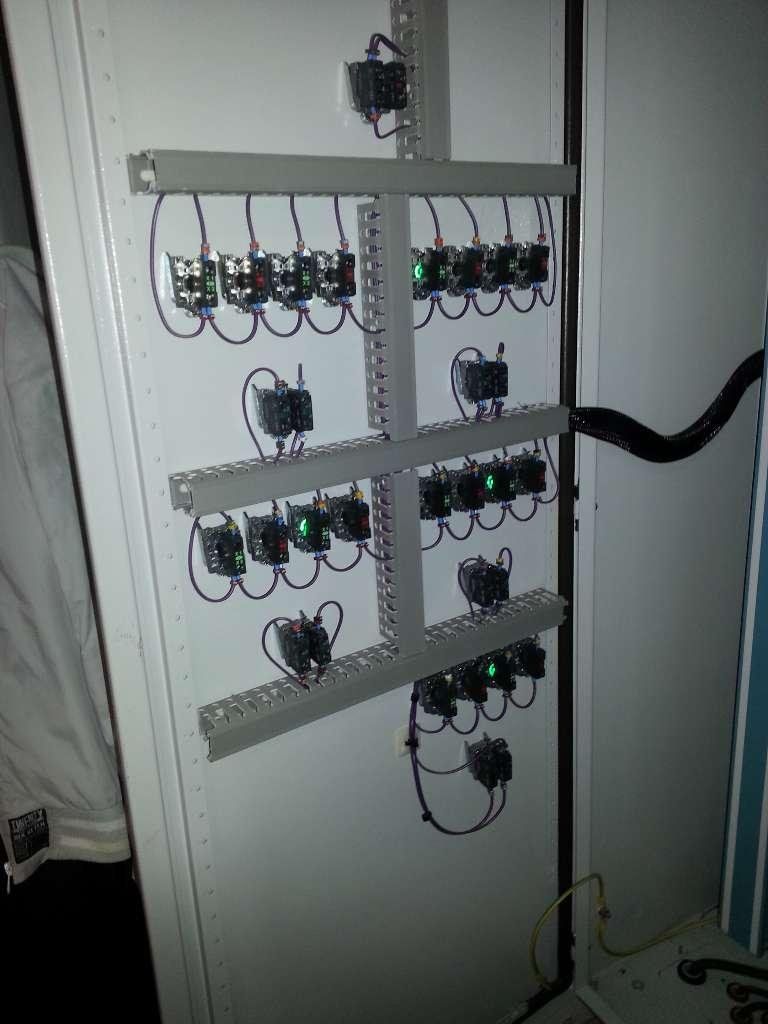

Ce que porte réellement un tableau de répartition
Un tableau n'est pas une collection de disjoncteurs : c'est une répartition en circuits indépendants, protégés en amont par des dispositifs différentiels, dimensionnés selon la section du conducteur qui les alimente et l'usage auquel ils sont destinés.
Différentiel
30 mA
Protection des personnes, en tête de chaque rangée
Éclairage
16 A
Conducteur de 1,5 mm², nombre de points limité par circuit
Prises 16 A
20 A
Conducteur de 2,5 mm², plusieurs socles par circuit
Plaque de cuisson
32 A
Circuit dédié, conducteur de 6 mm²
Four
20 A
Circuit spécialisé, conducteur de 2,5 mm²
Lave-linge
20 A
Un circuit spécialisé par gros appareil
Chauffe-eau
20 A
Circuit dédié, souvent asservi par contacteur
Volets et pilotage
16 A
Circuit séparé, réserve à conserver au tableau
Le calibre d'une protection et la section du conducteur qu'elle protège forment un couple indissociable : augmenter le calibre sur une section existante revient à supprimer la protection du câble. Toute intervention à l'intérieur d'un tableau, en aval comme en amont du disjoncteur de branchement, relève d'un professionnel qualifié, installation consignée et absence de tension vérifiée. Les valeurs ci-dessous décrivent des cas courants de logement et ne remplacent pas la lecture de la norme en vigueur.
Quatre repères qui structurent une installation durable
Ce qui distingue une installation qui vieillit bien d'une installation qui se répare tous les deux ans tient rarement au matériel, et presque toujours à ces quatre décisions.
La protection avant la puissance
Le dispositif différentiel protège les personnes, le disjoncteur protège le conducteur. Confondre les deux fonctions conduit à surcalibrer une protection sur une section trop faible, ce qui laisse un câble chauffer sans jamais déclencher.
Une réserve au tableau
Un tableau rempli à ras interdit toute évolution : borne de recharge, pompe à chaleur, circuit de bureau. Conserver des modules libres et une rangée disponible coûte peu à la pose et évite un remplacement complet cinq ans plus tard.
Un circuit par usage lourd
Plaque, four, lave-linge, lave-vaisselle et chauffe-eau se traitent en circuits spécialisés. Regrouper deux gros appareils sur une même protection produit des déclenchements aléatoires que personne ne relie jamais à la cause réelle.
Un repérage écrit et durable
Un tableau étiqueté et un schéma laissé sur place transforment un dépannage d'une heure en intervention de dix minutes. Le repérage se fait pendant le tirage des circuits, jamais après, quand plus personne ne sait où passe la gaine.
Les détecteurs d'un système d'alarme, et ce que chacun ne sait pas faire
Un système d'intrusion ne vaut que par la pertinence de ses détecteurs. Le bon choix dépend de la pièce, de la présence d'animaux, du mobilier et des sources de chaleur, bien plus que de la technologie retenue.
Infrarouge passif
Détecte la variation de rayonnement thermique produite par un corps en mouvement dans son champ. Technologie la plus répandue, peu gourmande en énergie, efficace en volume de pièce.
12 m, 90°
Sources de chaleur mobiles et soleil direct
Hyperfréquence
Émet une onde et analyse le décalage produit par un objet en mouvement. Insensible aux variations de température, mais capable de voir au travers d'une cloison légère.
10 à 15 m
Détecte au-delà de la pièce surveillée
Double technologie
Associe infrarouge et hyperfréquence, et ne déclenche que si les deux capteurs concordent. Réduit fortement les déclenchements intempestifs dans les pièces difficiles.
12 m, 90°
Coût plus élevé, réglage plus fin
Infrarouge immunité animaux
Optique et traitement du signal conçus pour ignorer une masse au ras du sol tout en réagissant à une silhouette debout. Se règle par la hauteur de pose et le masquage de zone.
12 m, 85°
Chat qui grimpe sur un meuble
Contact d'ouverture
Aimant et contact posés sur un ouvrant. Signale l'ouverture d'une porte ou d'une fenêtre avant toute intrusion dans le volume, ce qui autorise une alerte plus précoce.
Contact magnétique
Aveugle une fois l'ouvrant franchi
Bris de vitre
Analyse la signature sonore de la rupture d'un vitrage, ou détecte la vibration transmise au dormant selon le modèle. Utile sur les grandes surfaces vitrées difficiles à équiper en contacts.
6 à 8 m
Sensible aux bruits secs voisins
Les portées indiquées correspondent aux valeurs couramment annoncées par les fabricants pour des modèles de logement, à confronter systématiquement à la notice du produit retenu. Elles supposent une hauteur et une orientation de pose respectées : un détecteur posé trop haut, face à une baie exposée au soleil ou au-dessus d'un radiateur, sort de sa plage d'usage quelle que soit sa fiche technique.
Les derniers articles publiés
Ordre des travaux et budget, cadre normatif, systèmes d'alarme, raccordement fibre, précâblage et remplacement de tableau : les publications récentes.
renovation-electrique

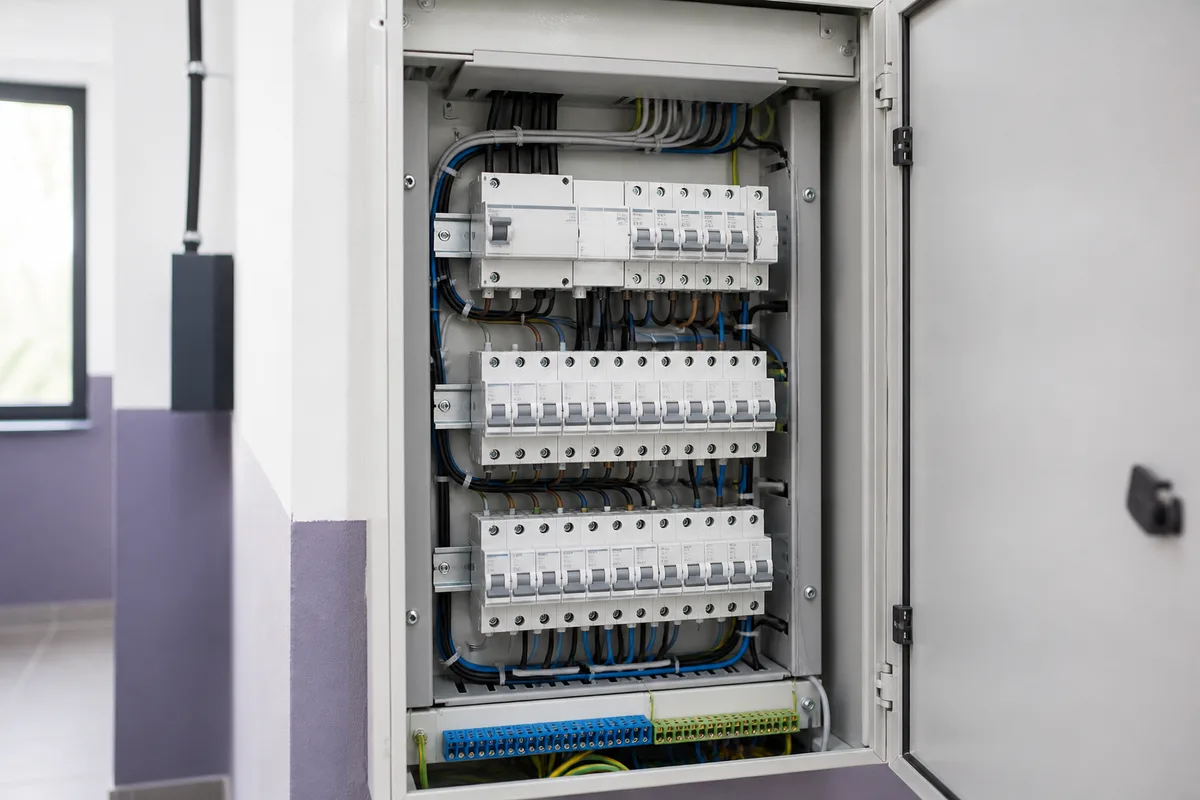

Remplacer un tableau électrique : ce qui déclenche le chantier
Remplacer tableau électrique : les signaux qui imposent le chantier, le repérage des circuits, la durée de …
8 min de lecture
renovation-electrique

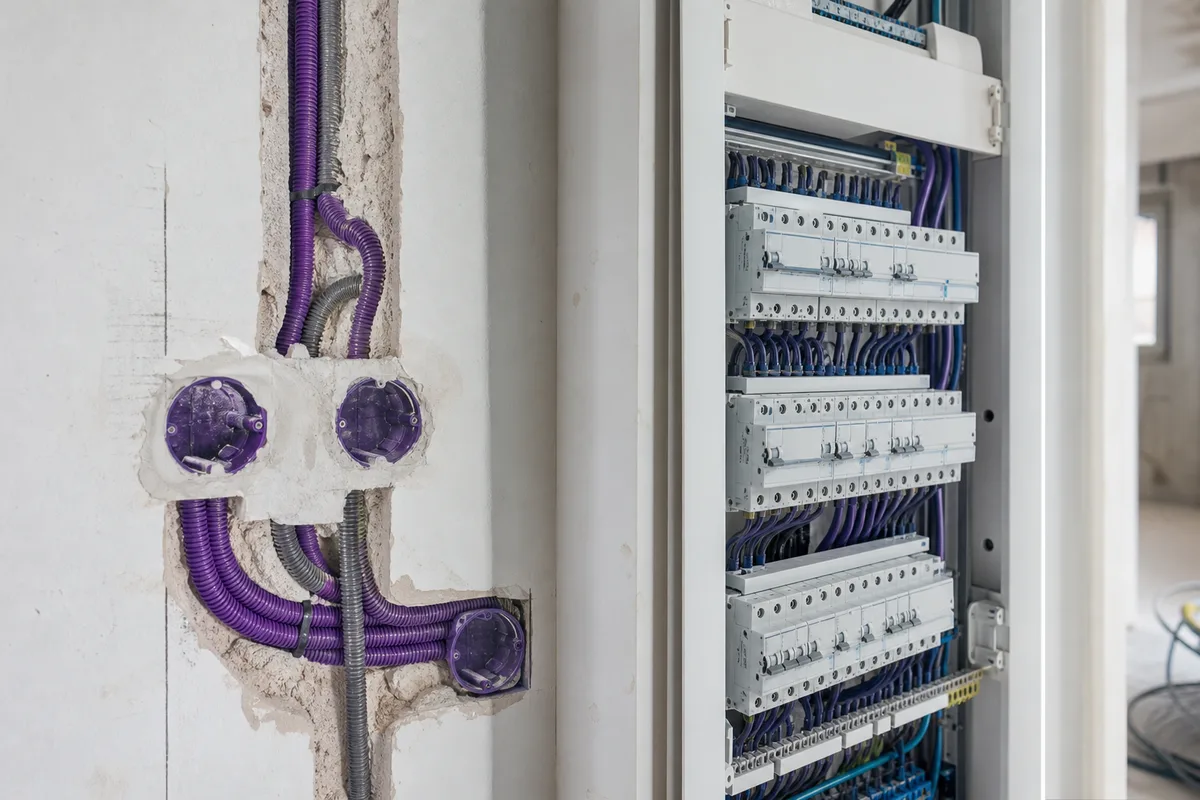

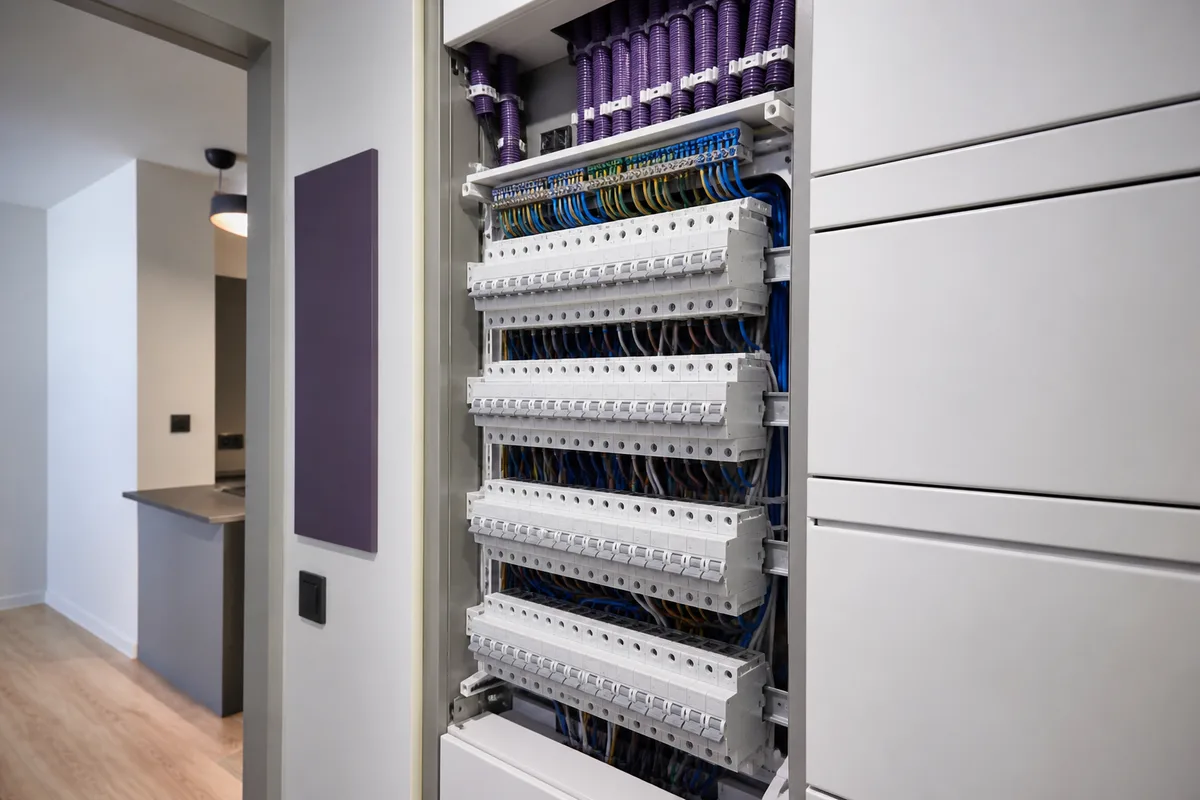

Rénovation électrique en appartement : ce qui coince
Rénovation électrique appartement : murs porteurs, gaines techniques, autorisation de copropriété, colonne …
8 min de lecture
fibre-et-reseaux

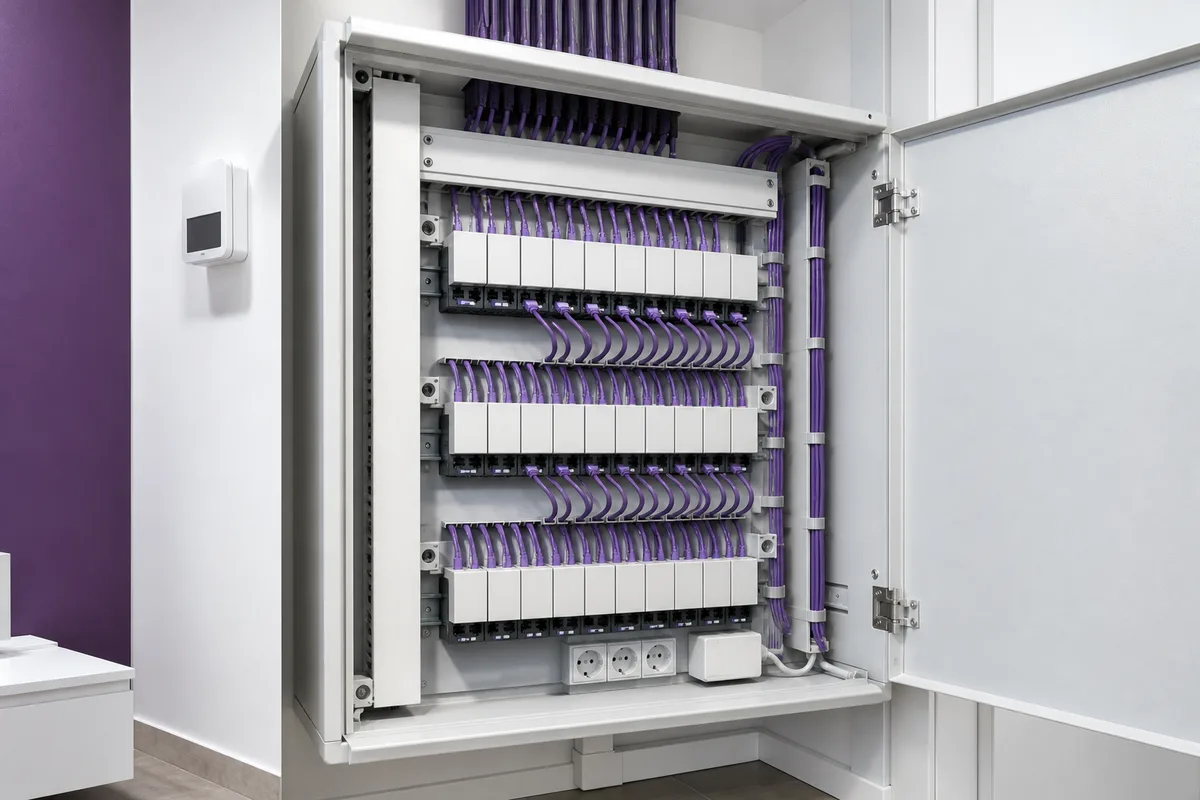

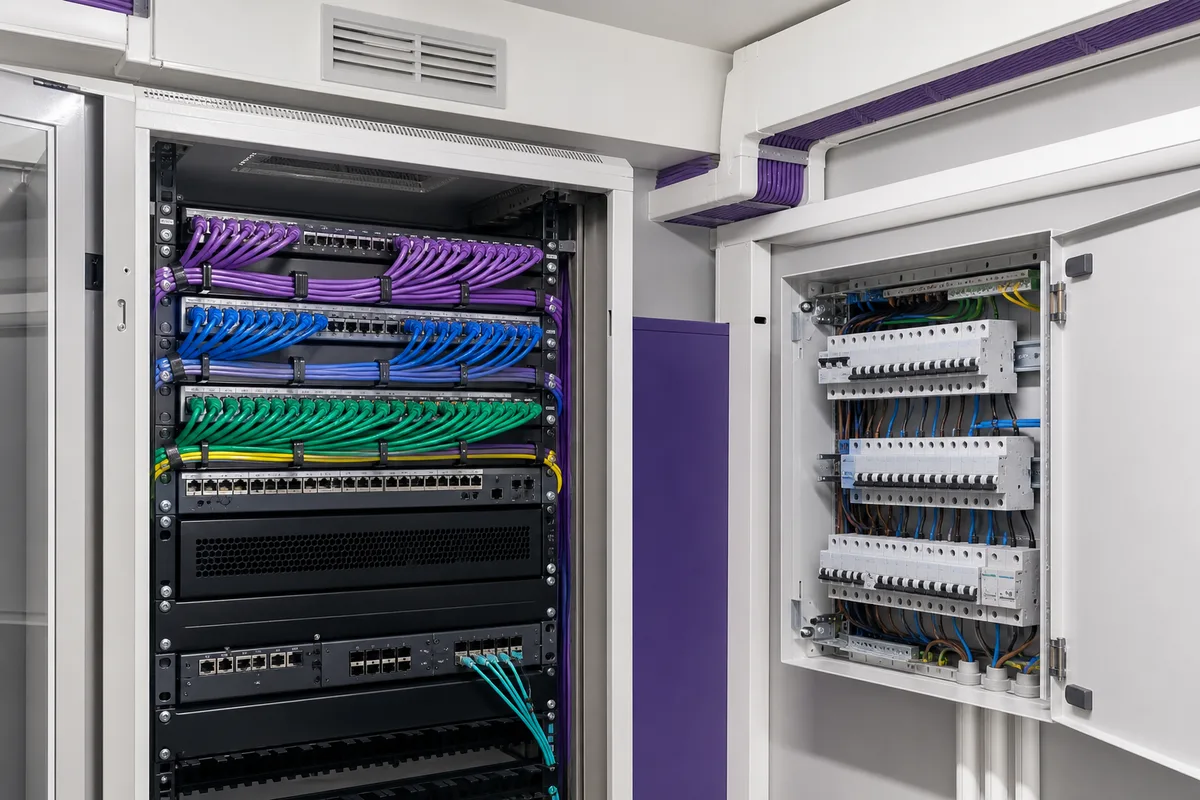

Précâbler en RJ45 : le choix qui vieillit le mieux
Réseau RJ45 maison : topologie en étoile, catégories de câble, blindage, longueur maximale, cohabitation avec …
8 min de lecture
fibre-et-reseaux

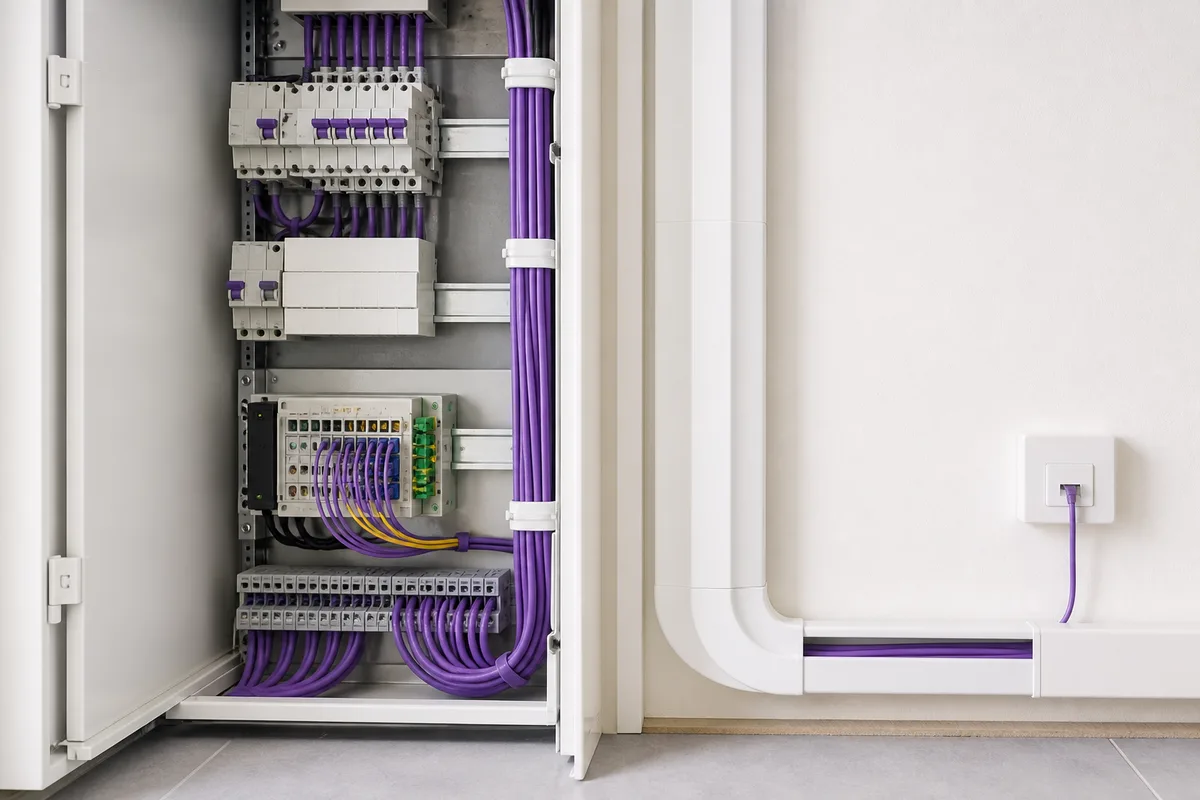

Raccordement fibre : du point de mutualisation à la prise
Installation fibre optique : la chaîne physique du point de mutualisation à la prise, immeuble et pavillon, …
8 min de lecture
alarme-et-securite

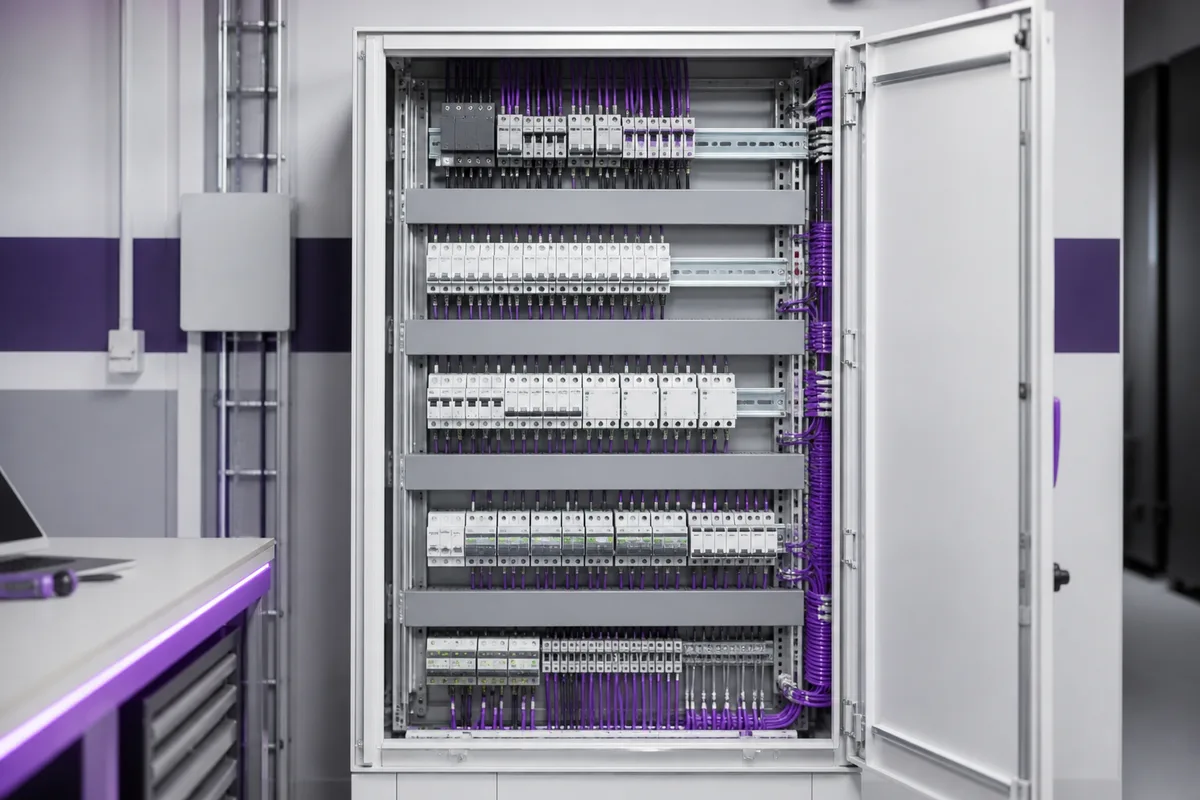

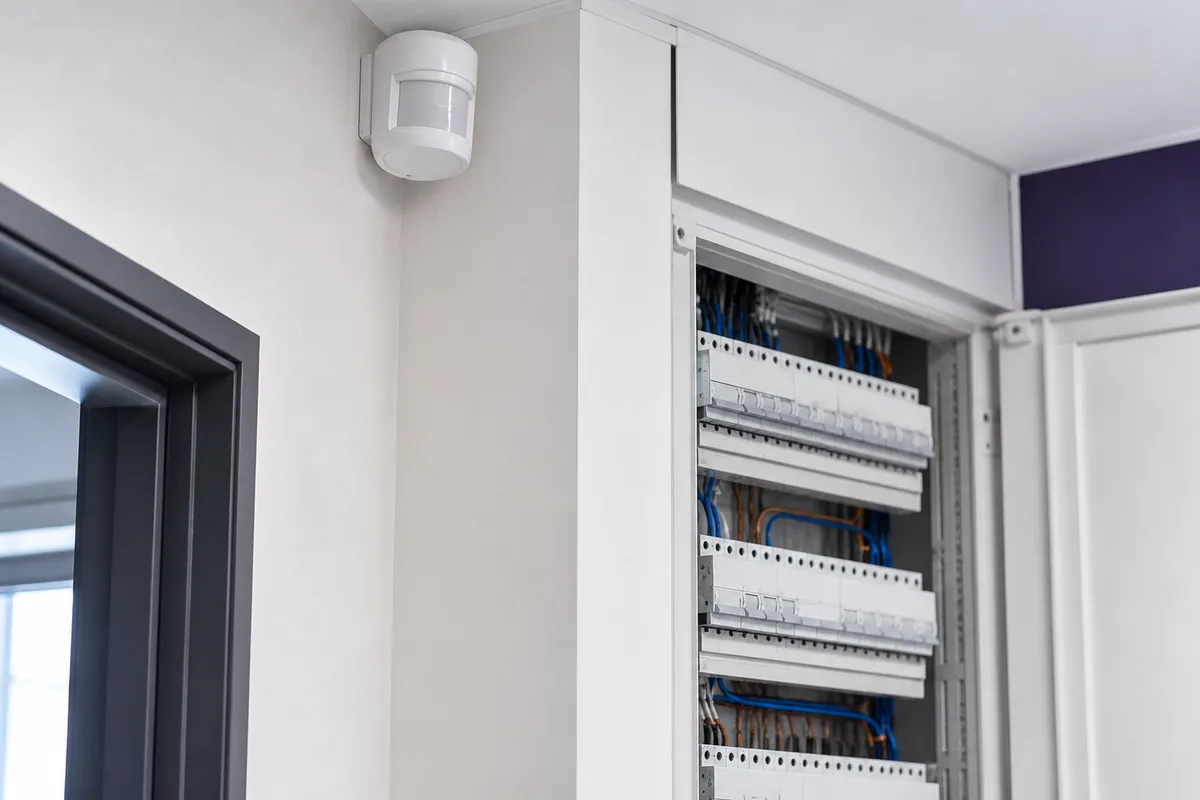

Détecteurs et fausses alertes : régler plutôt que subir
Détecteur de mouvement et fausse alerte : causes réelles, technologies de détection, masquage de zone, …
8 min de lecture
Trois sujets qui reviennent avant d'ouvrir un chantier
Trois lectures un peu longues, à déplier selon la situation.
Faut-il tout refaire, ou reprendre par circuits ?
La question se tranche sur l’état des conducteurs, pas sur l’âge apparent du tableau. Une installation dont les circuits sont en bon état, correctement sectionnés et pourvus d’un conducteur de protection peut se moderniser par le seul remplacement du tableau et l’ajout de dispositifs différentiels. À l’inverse, une installation dépourvue de conducteur de protection, ou dont les conducteurs sont sous isolant ancien, impose une reprise complète : y greffer un tableau neuf donne l’illusion de la conformité sans en apporter la substance. Le repérage préalable, circuit par circuit, décide donc du budget bien plus que la surface du logement. Il se mène installation hors tension par un professionnel qualifié, et débouche sur un schéma écrit qui servira de référence pendant toute la durée du chantier.
Dans quel ordre s'enchaînent les corps de métier ?
L’électricité passe deux fois : une première fois en phase de gros œuvre, pour les saignées, les gaines et le tirage des conducteurs, une seconde fois après les peintures, pour l’appareillage et le câblage du tableau. Entre les deux interviennent la plomberie, le doublage, le plâtre et le revêtement de sol. Inverser cet ordre coûte cher : appareiller avant peinture expose les mécanismes, et refermer une cloison avant d’avoir tiré une gaine de réserve condamne toute évolution ultérieure. Le point de bascule à ne pas manquer reste la validation du plan d’implantation, prises et interrupteurs marqués au mur, avant le tirage. Une fois les conducteurs en place, déplacer un point de commande relève du chantier, plus du réglage.
Que change réellement le précâblage réseau ?

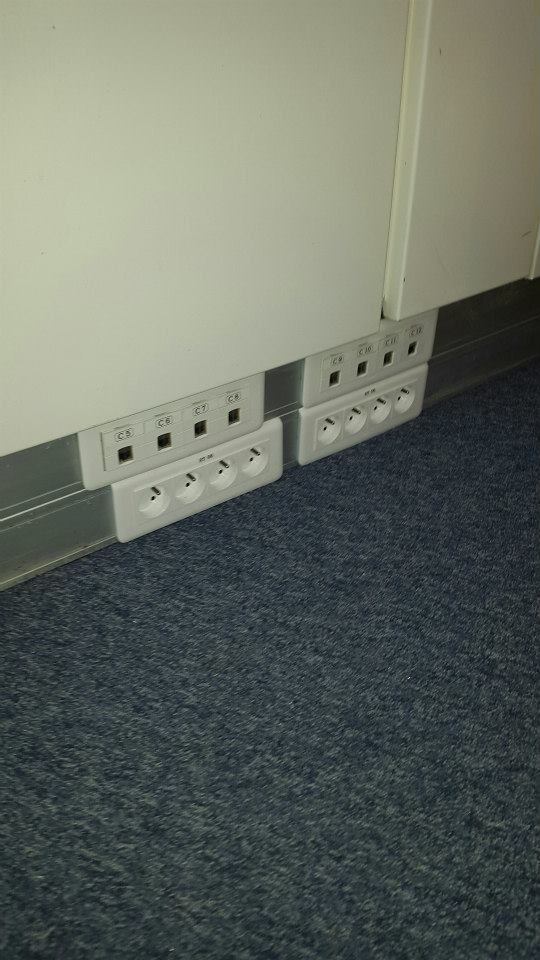

Une étoile de câbles quatre paires depuis un coffret de communication rend le logement indépendant de la technologie du moment. Elle absorbe le déplacement de la box, l’ajout d’un point d’accès au plafond, la desserte d’un téléviseur, d’une console ou d’un poste de travail, et l’alimentation d’une caméra par le câble réseau lui-même. Le surcoût se joue à la pose, quand les gaines sont ouvertes : il devient sans commune mesure une fois les cloisons refermées. Deux règles suffisent à ne pas se tromper : ne jamais faire cohabiter un lien réseau et un circuit de puissance dans une même gaine, et prévoir davantage de prises que le besoin immédiat, parce que le coût marginal d’un lien supplémentaire tiré en même temps que les autres reste très faible.
Commencez par la décision qui bloque votre chantier
Un tableau à remplacer et un doute sur l'ampleur de la reprise, un plan d'implantation à figer avant le tirage, un système d'alarme à dimensionner ou un raccordement fibre qui échoue : chaque rubrique traite un de ces moments, avec les valeurs normatives quand elles sont établies et un renvoi explicite au professionnel qualifié quand l'intervention l'exige.
